Giải mã khuyết tật đúc và rỗ khí: Kết hợp 3D CT và FLOW-3D CAST cho giải pháp đúc số hóa toàn diện

Khuyết tật đúc như lỗ khí hay rỗ co thường đến từ thiết kế khuôn, điều kiện rót hoặc thông số vận hành. Với linh kiện giá trị cao, các lỗi này gây ảnh hưởng nghiêm trọng đến độ bền và an toàn.

Tuy nhiên, các phương pháp kiểm tra truyền thống (X-ray 2D, siêu âm) chỉ cho biết "có vấn đề" mà không xác định rõ kích thước, số lượng hay vị trí chính xác. Điều này khiến việc cải tiến bị phụ thuộc vào kinh nghiệm và tốn thời gian thử sai.

Vì vậy, tích hợp 3D CT và mô phỏng kỹ thuật số đang trở thành xu hướng tất yếu. Công nghệ 3D CT giúp hiển thị trọn vẹn khuyết tật trong không gian ba chiều, cung cấp dữ liệu định lượng chính xác. Từ đó, doanh nghiệp có thể kết nối giữa "nhìn thấy kết quả" và "hiểu rõ nguyên nhân", biến quá trình xử lý lỗi thành một quy trình kỹ thuật có thể kiểm chứng và tái lập.

Tại sao "Phân tích lỗ khí trong quy trình đúc" lại cần thiết?

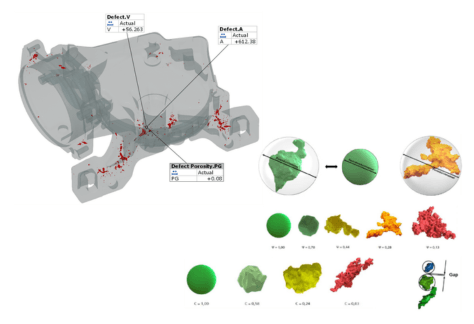

Dữ liệu 3D từ CT giúp kỹ sư không chỉ xác định có lỗ khí hay không, mà còn phân tích định lượng chính xác về: thể tích, vị trí X-Y-Z, độ cầu, và khoảng cách giữa các lỗ khí. Điều này chuyển đổi việc phán đoán từ "cảm giác kinh nghiệm" sang "ngôn ngữ kỹ thuật" có thể đo lường.

Đối với bộ phận quản lý chất lượng và thiết kế, dữ liệu này giúp xác định vùng rủi ro cao và phân loại khuyết tật theo kích thước để đưa ra hướng cải tiến chính xác. Thay vì chỉ "kiểm tra có lỗ hay không", CT chuyển đổi khuyết tật thành dữ liệu số để giao tiếp hiệu quả giữa kỹ thuật, chất lượng và khách hàng. Đây là bước then chốt trong quy trình xác nhận các linh kiện đúc cao cấp.

3D CT là gì? Sự khác biệt giữa X-ray 2D và 3D CT không chỉ là phẳng hay khối ?

Hạn chế của X-ray 2D: Hình ảnh là kết quả chiếu nén. Khi xuất hiện một điểm đen trên hình, người dùng khó có thể biết lỗ khí đó nằm ở đỉnh, giữa hay đáy linh kiện, cũng như không thể xác định nó có rơi đúng vào điểm chịu lực then chốt hay bề mặt gia công sau này hay không.

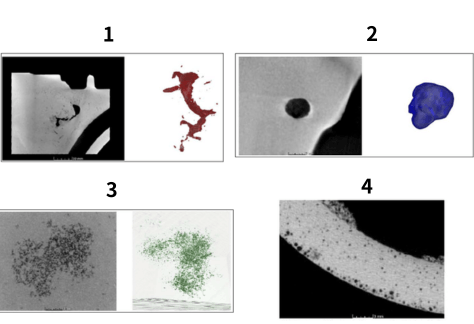

Độ chính xác về hình dáng: X-ray 2D thường chỉ thấy diện tích hình chiếu của khuyết tật. Nếu là một lỗ khí dài nằm song song với hướng tia xạ, nó có thể chỉ hiển thị như một điểm nhỏ trên ảnh 2D, khiến kỹ sư đánh giá thấp kích thước khuyết tật. Ngược lại, 3D CT có thể phục dựng hoàn chỉnh hình dáng ba chiều, giúp định danh độ xốp, thể tích và kích thước chính xác hơn nhiều.

Xử lý cấu trúc phức tạp: Khi phôi có độ dày không đều hoặc cấu trúc phức tạp (như cánh tản nhiệt, ren, nhiều lớp hình học), ảnh 2D dễ bị nhiễu do chồng chéo cấu trúc, dẫn đến phán đoán sai hoặc bỏ sót. CT cho phép quan sát qua các lát cắt ảo và phân tích vùng ROI (Vùng quan tâm), loại bỏ các cấu trúc không liên quan để tập trung vào khu vực mục tiêu.

3D CT là gì? Sự khác biệt không chỉ là Phẳng và Khối

Trong kiểm tra khuyết tật đúc, sự khác biệt cốt lõi giữa X-ray 2D và 3D CT nằm ở độ sâu thông tin và giá trị phán đoán:

Hạn chế của X-ray 2D nằm ở chỗ hình ảnh là kết quả chiếu nén, khiến người dùng không thể xác định lỗ khí nằm ở đỉnh, giữa hay đáy linh kiện, cũng như không biết nó có nằm tại vị trí chịu lực then chốt hay không. Đây là rào cản lớn nhất của công nghệ 2D.

Về độ chính xác, X-ray 2D chỉ thấy diện tích hình chiếu nên dễ đánh giá thấp kích thước khuyết tật (ví dụ: lỗ khí dài nhưng hiển thị như một điểm). Ngược lại, 3D CT phục dựng trọn vẹn hình dáng ba chiều, giúp định danh độ xốp và thể tích cực kỳ chính xác.

Với các phôi có cấu trúc phức tạp như cánh tản nhiệt hay ren, ảnh 2D dễ bị chồng chéo cấu trúc gây sai sót hoặc bỏ sót lỗi. CT khắc phục bằng cách sử dụng lát cắt ảo và phân tích vùng trọng điểm (ROI), loại bỏ các cấu trúc không liên quan để tập trung chính xác vào mục tiêu. Vì vậy, 3D CT không chỉ dừng lại ở việc làm cho khuyết tật "có thể thấy được", mà là giúp chúng ta nhìn "rõ ràng và chính xác".

Đưa khuyết tật từ "nhìn thấy" tiến tới "nhìn rõ"

Dữ liệu 3D từ CT không chỉ xác nhận lỗ khí mà còn phân tích định lượng chính xác về thể tích, vị trí X-Y-Z, độ cầu và khoảng cách giữa các khuyết tật. Điều này chuyển đổi việc phán đoán từ kinh nghiệm cảm tính sang ngôn ngữ kỹ thuật có thể định lượng và lập tiêu chuẩn.

Dữ liệu này giúp bộ phận chất lượng có căn cứ rõ ràng, còn đội ngũ thiết kế dễ dàng tìm ra vùng rủi ro để cải tiến. Ngoài ra, việc phân loại khuyết tật theo kích thước giúp phân cấp rủi ro cực kỳ hiệu quả.

Tóm lại, CT không chỉ là "tìm lỗ hổng" mà là số hóa khuyết tật để kết nối kỹ thuật, chất lượng và khách hàng. Đây là lý do CT trở nên không thể thiếu trong quy trình kiểm định linh kiện đúc cao cấp.

CT chỉ cho biết kết quả, mô phỏng giúp xác định nhanh nguyên nhân

Điểm mạnh của CT là hiển thị trọn vẹn khuyết tật bên trong, nhưng bản chất vẫn là công cụ kiểm tra kết quả. Nó trả lời được câu hỏi khuyết tật nằm ở đâu, lớn cỡ nào, nhưng không thể giải thích trực tiếp lỗ khí đó do thoát khí kém, cuốn khí, dòng chảy rối hay do co ngót khi đông đặc. Dù CT giúp phán đoán sơ bộ, nhưng để hiểu thực sự cơ chế hình thành, vẫn cần phân tích sâu vào chính quá trình sản xuất.

Nếu thiếu sự thấu hiểu về các công đoạn rót, điền đầy, đông đặc và thoát khí, đội ngũ kỹ thuật sẽ dễ rơi vào tình trạng "thấy kết quả nhưng không thể cải tiến". Để giải quyết tận gốc vấn đề về nguyên nhân và cơ chế, cần phải sử dụng công cụ mô phỏng giúp tái hiện lại quá trình, và đó chính là giá trị cốt lõi của FLOW-3D.


FLOW-3D là gì? Đưa khuyết tật đúc từ "phán đoán kết quả" trở về "thấu hiểu quá trình"

FLOW-3D là phần mềm mô phỏng CFD độ chính xác cao từ Flow Science (Mỹ), chuyên xử lý các vấn đề bề mặt tự do. Trong đúc, các hiện tượng như thay đổi vận tốc, sóng cuộn, bắn tóe và co ngót là nguồn gốc của khuyết tật, và đây chính là thế mạnh của FLOW-3D.

Công nghệ tiêu biểu TruVOF giúp xác định chính xác biên giới lỏng-khí, loại bỏ hiện tượng nhòe bề mặt thường gặp ở các phần mềm khác, rất quan trọng để phân tích cuốn khí và phun trào. Kỹ thuật lưới FAVOR™ cho phép dùng lưới Cartesian đơn giản thay vì lưới phức tạp, giúp tiền xử lý nhanh và ổn định hơn với các mô hình CAD khó.

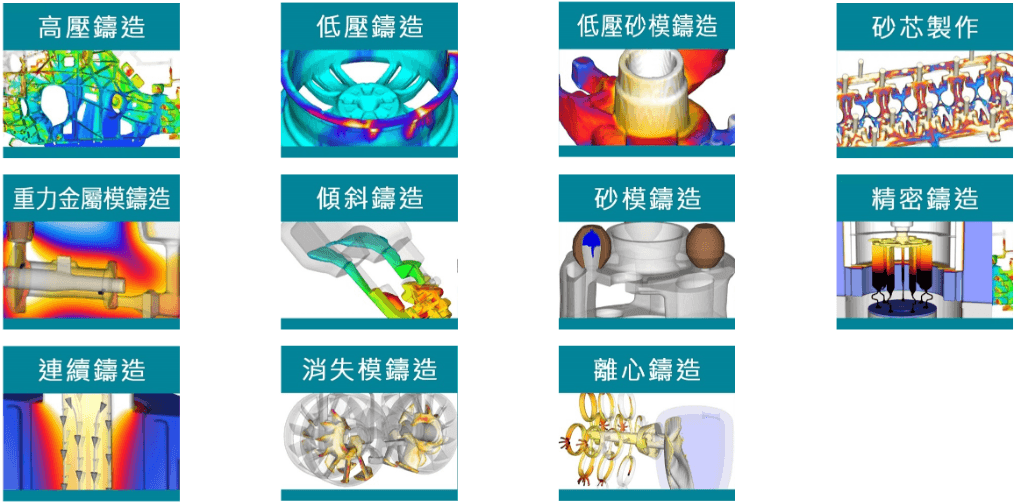

Ngoài ra, FLOW-3D còn mô phỏng đa vật lý như truyền nhiệt và biến đổi pha. Phần mềm giúp kỹ sư hiểu rõ phân bố nhiệt độ và rủi ro co ngót trong suốt quá trình từ nóng chảy đến đông đặc. Nhờ đó, FLOW-3D không chỉ là công cụ mô phỏng mà còn là nền tảng trực quan hóa quy trình sản xuất.

FLOW-3D CAST kết hợp CT: Giải pháp Bản sao số hoàn chỉnh

1. Đối chiếu Thực - Ảo: Kiểm chứng độ tin cậy mô phỏng Chồng lớp kết quả khuyết tật thực tế từ CT lên mô phỏng để hiệu chỉnh các thông số như nhiệt độ, vận tốc rót. Khi mô phỏng khớp với thực tế, doanh nghiệp có thể tự tin tối ưu thiết kế, giảm số lần thử khuôn và tiết kiệm chi phí.

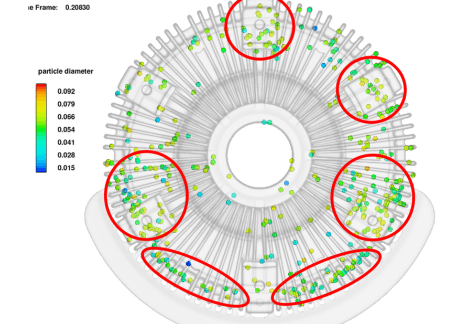

2. Truy tìm nguyên nhân: CT chỉ ra vị trí, FLOW-3D giải thích lý do CT thấy kết quả nhưng không thấy quá trình. FLOW-3D tái hiện trạng thái dòng chảy để xác định khuyết tật do cuốn khí, dòng rối hay vùng lỏng bị cô lập. Điều này giúp cải tiến dựa trên căn cứ khoa học thay vì đoán mò.

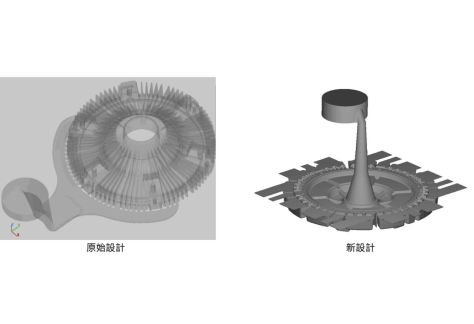

3. Mô phỏng trên hình học thực tế (As-built Geometry) Sử dụng dữ liệu quét 3D của phôi thực tế (đã có sai lệch do mòn khuôn hoặc nhiệt) để mô phỏng lại. Đây là ứng dụng cao cấp nhất, phản ánh chính xác điều kiện sản xuất tại hiện trường thay vì trên mô hình CAD lý tưởng.
