Tối ưu hóa vận hành máy quét ZEISS với lắp ráp ảo INSPECT

I. Vì sao cần thực hiện lắp ráp ảo?

Khi lắp ráp thực tế xảy ra sai sót, rất dễ dẫn đến hỏng chi tiết, chậm tiến độ, thậm chí phải sản xuất lại. Lắp ráp ảo cho phép mô phỏng trước trong môi trường số, giảm thiểu lỗi ngay từ đầu.

Phát hiện sớm các điểm giao thoa

Bạn có thể kiểm tra trên máy tính xem các bộ phận có xung đột không gian hay không, tránh tình trạng kẹt, va chạm gây hư hỏng khi lắp ráp thực tế.

Xác minh độ chính xác khi định vị

Đối với các yêu cầu độ chính xác cao như lắp ráp lõi cát trong thân động cơ, phần mềm giúp xác nhận vị trí từng chi tiết trong môi trường ảo, tránh sai lệch dẫn đến sản phẩm bị loại bỏ.

II. Ba bước thao tác cốt lõi

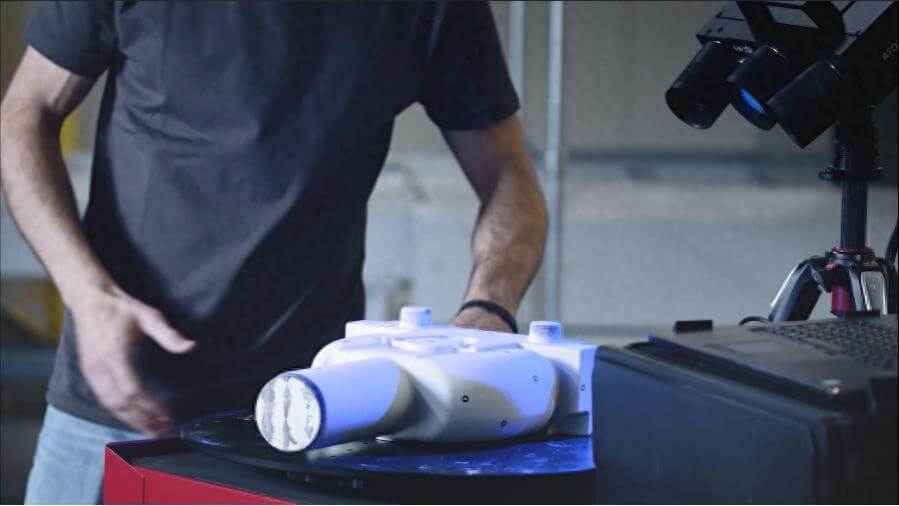

01. Quét riêng từng chi tiết

Scan từng bộ phận từ nhiều góc độ khác nhau, xoay chi tiết để thu được dữ liệu đầy đủ, đảm bảo mô hình quét hoàn chỉnh.

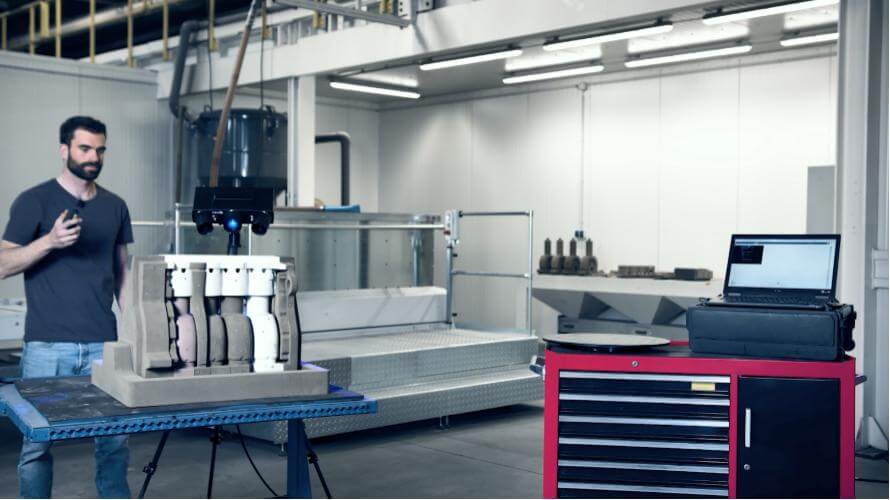

02. Quét lại sau khi lắp ráp tổng thể

Lắp ghép tất cả các chi tiết thành một cụm hoàn chỉnh, sau đó tiến hành quét lần hai. Điều này giúp phần mềm xác định chính xác vị trí tương quan của các chi tiết.

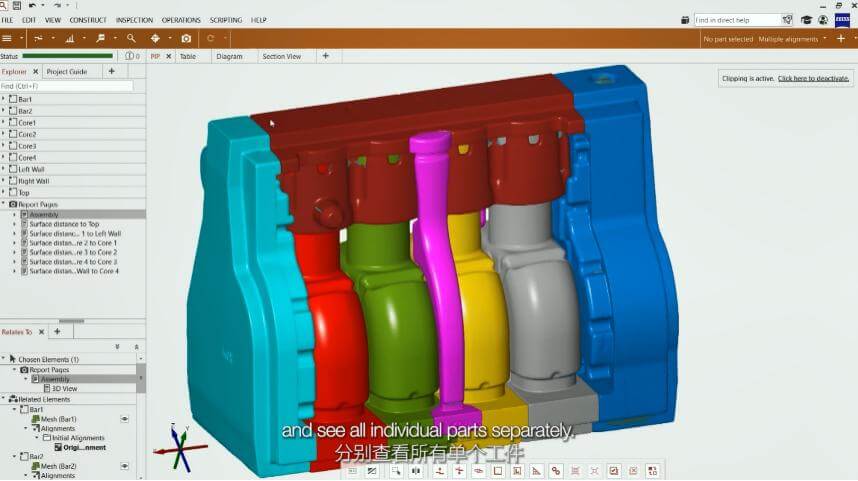

03. Phần mềm phân tích kết quả

Dựa trên dữ liệu của hai lần quét, phần mềm sẽ phân tích khoảng cách bề mặt bên trong, tính toán độ dày vật liệu, đồng thời tái hiện hiệu quả trạng thái lắp ráp thực tế để kiểm tra xem có hiện tượng lệch lõi cát hay không.

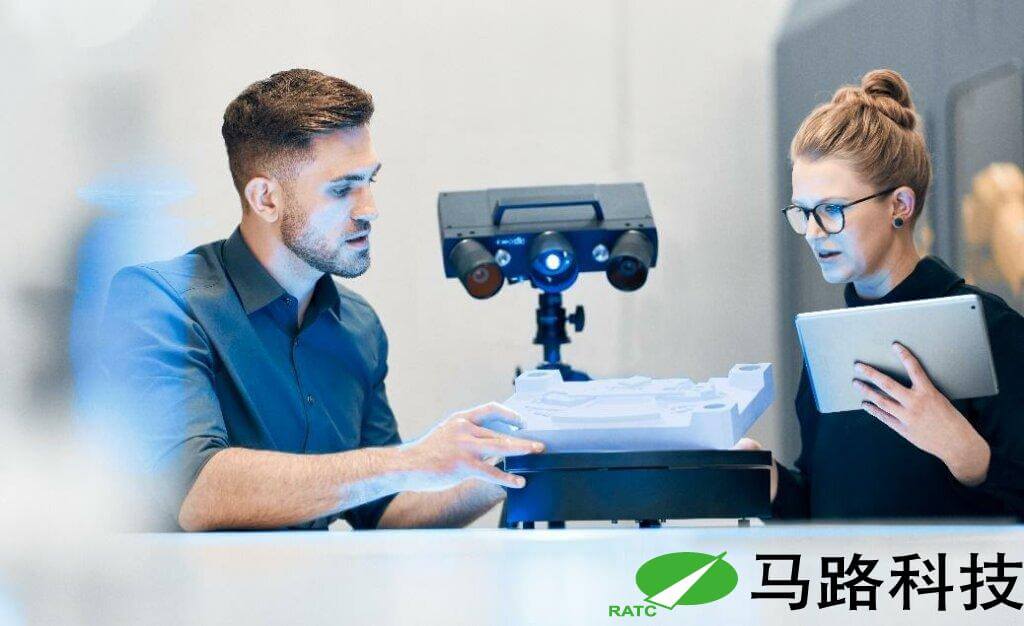

III. Hệ thống quét quang học 3D ATOS Q

Thu thập dữ liệu nhanh chóng

Máy quét 3D ATOS Q có khả năng thu thập dữ liệu tốc độ cao, tạo ra dữ liệu 3D chất lượng cao, đầy đủ chi tiết, thuận tiện cho các bước phân tích tiếp theo và là cơ sở tin cậy cho các hoạt động đo kiểm.

Dữ liệu chính xác

Nhờ công nghệ quét ba chiều (Triple Scan), thiết bị đặc biệt hiệu quả với các vật thể có bề mặt phản quang, cấu trúc lõm phức tạp, tránh tình trạng thiếu dữ liệu hoặc sai lệch thường gặp với các phương pháp quét truyền thống.

Phù hợp nhiều môi trường làm việc

Là thiết bị quét linh hoạt, ATOS Q phù hợp với môi trường sản xuất tại xưởng, không cần cố định thiết bị khi đo, đáp ứng nhu cầu của nhiều ngành công nghiệp như ô tô, hàng không, khuôn mẫu…, hỗ trợ kiểm tra nhiều quy cách chi tiết khác nhau.
